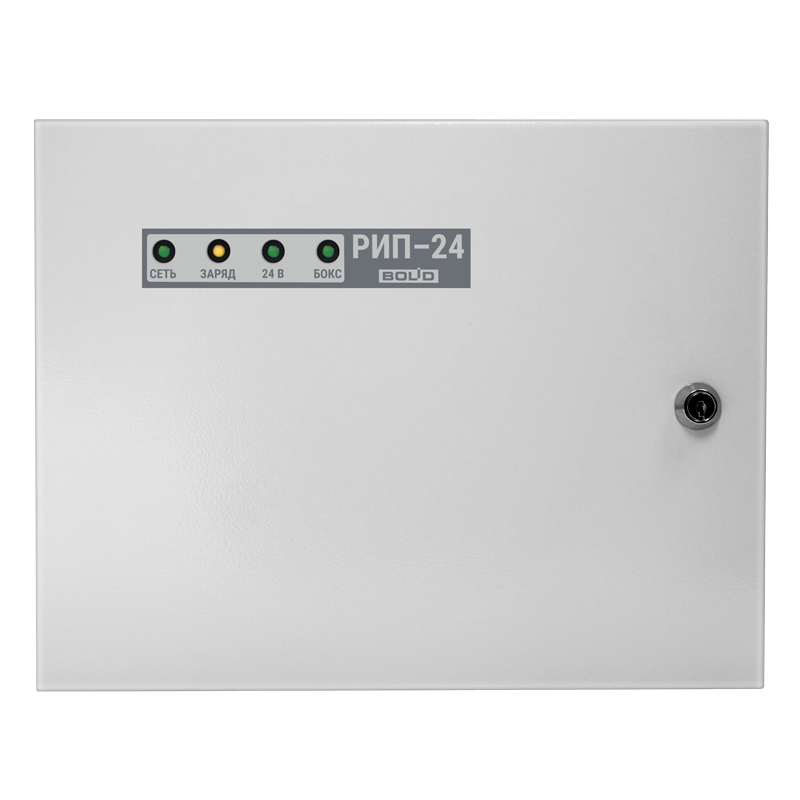

Резервированный источник питания РИП-24 исп.15 (РИП-24-3/7М4-Р)
Рекомендуемый резервный источник питания Аккумуляторные батареи серии "Болид" Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в "Бокс", и прием сообщений об их наличии и индивидуальном состоянии Защита с автоматическим восстановлением работоспособности: от превышения выходного напряжения от перегрузок по выходу от "переполюсовки" АБ от замыкания клемм подключения АБ Контроль: сетевого напряжения величины выходного напряжения величины напряжения АБ и их состояния связи с Боксом по интерфейсу Передача информации о неисправности или отклонении напряжений от нормы с помощью реле Световая индикация и звуковая сигнализация: наличие сетевого напряжения в сети короткое замыкание или перегрузка по выходу заряд АБ отключение АБ при ее разряде отключение выхода РИП потери связи с Боксом Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате Возможность контроля вскрытия корпуса
Нужна консультация?
+7 (3532) 323-818Модель Резервированный источник питания РИП-24 исп.15 (РИП-24-3/7М4-Р) бренда Болид — релейный блок для коммутации силовых нагрузок по команде контроллера. Обеспечивает коммутацию нагрузки по сигналу контроллера верхнего уровня.
Основные характеристики
- Напряжение в сети, В: 150 - 253
- Защита от превышения выходного напряжения: +
- Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная): 7 А*ч (2 шт.)*
- Максимальное напряжение и ток коммутации: 80 В, 50 мА
- Максимальная мощность потребляемая от сети, В•А: 200
- Собственный ток потребляемый от АБ, мА, не более: 30
- Диапазон рабочих температур: от минус 10 до + 40°C
- Датчик вскрытия корпуса: +
Сильные стороны
- совместимость с оборудованием ведущих производителей
- надёжная работа в типовых условиях эксплуатации
- высокий ресурс контактной группы
- доступность технической документации и поддержки
Специалисты ОКО помогут подобрать релейный блок Резервированный источник питания РИП-24 исп.15 (РИП-24-3/7М4-Р) под конкретный проект и подготовят техническое решение под задачу.
| Напряжение в сети, В | 150 - 253 |
| Номинальный выходной ток, А | 3 |
| Максимальный выходной ток, А (2 мин) | 4 |
| Максимальная мощность потребляемая от сети, В•А | 200 |
| Собственный ток потребляемый от АБ, мА, не более | 30 |
| Защита от превышения выходного напряжения | + |
| Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 7 А*ч (2 шт.)* |
| Емкость дополнительных АБ, А*ч | 17 (12В, 17Ач – 2шт.) устанавливаются в Бокс-24/17М4-Р (Бокс-24 исп.01) |
| Звуковой сигнализатор | + |
| Возможность отключения звука | + |
| Количество индикаторов | 4, «СЕТЬ», «ЗАРЯД», «24В», «БОКС» |
| Датчик вскрытия корпуса | + |
| Количество релейных выходов | 3 (оптореле) |
| Максимальное напряжение и ток коммутации | 80 В, 50 мА |
| Время технической готовности | Не более 6 с, при совместной работе с Боксом не более 3 мин. |
| Диапазон рабочих температур | от минус 10 до + 40°C |
| Относительная влажность | до 90% при +25°C |
| Средний срок службы | 10 лет |
| Корпус | Металл IP30 |
| Габариты, мм | 340х270х100 |
| Масса без АБ, кг, не более | 2,5 |
